우여곡절 Karpenter 설치기 - 0.34.0, eks 1.29 ver

인프콘에서 karpenter 를 듣고 정리했던 내가..

카펜터를 설치하는 날이 오고야 말았다.

사실 해결하는데에 급급해서 많은 기록을 해두지는 못했지만 중요하게 여겨야 할 부분들을 적어보도록 하겠다.



일단 Karpenter란... 노드 오토스케일링을 알아서 척척 하는 아주 착한 도구이다.

비용 최적화도 도와주고,,,

장점에는 무엇이 있느냐 => 노드 그룹 불필요, 바로 노드 생성, 비용 최적화

장점들이 그득그득 하다.  (( 이정도면 CA를 왜 쓰는지 모르겠는 (알아봐야겠다. )





Karpenter 소개 – 오픈 소스 고성능 Kubernetes 클러스터 오토스케일러 | Amazon Web Services



정말 중요한 부분 : 버전

나는 하필이면 클러스터 가장 최신버전 1.29 에 karpenter 호환 버전을 찾아야만 했다.

사실 이걸 간과하고, 그냥 둘다 최신하면 되겠지~~ 싶어서

0.34.1 ( 현재 최신버전) 으로 설치했는데, 안되었다. ㅋㅋ

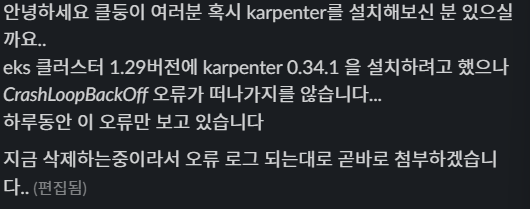

집단지성의 힘을 빌려 해결하고자 했다.

착한 클둥이 한분이 알려주신 버전 이슈 유레카...

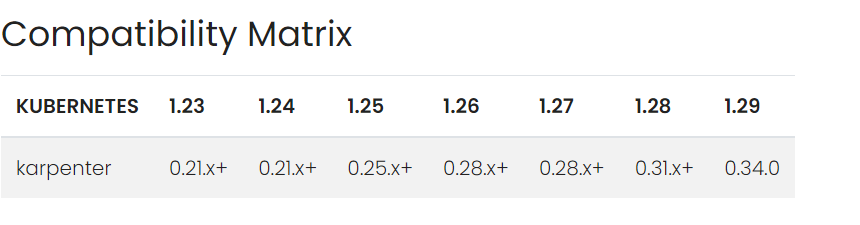

공식 docs 를 살펴보면,

https://karpenter.sh/docs/upgrading/compatibility/

안내가 이렇게 되어있다.

(아니 이럴거면 34.1 은 왜.. )



특히 무슨무슨 버전부터는 기존에 많은 리소스들이 말하는 provisioner 와 nodetemplate 을 쓰지 않는다.

유의해야한다...



기억을 더듬어 해보자면, ( 순서가 조금 이상할 수도 있어요 )

0. 환경변수 설정

이건 docs 대로 해도된다.

어떤 리소스에서는 kube-system 에다가 하는곳도 있고 (docs대로)

혹은 karpenter 네임스페이스에다가 하던곳도 있던데

나는 한번 karpenter에 했다가 망했기 때문에

재시도에는 시키는 대로 kube-system 에 해봤다.



export KARPENTER_NAMESPACE=kube-system
export KARPENTER_VERSION=v0.34.0
export K8S_VERSION=1.29
export AWS_PARTITION="aws" # if you are not using standard partitions, you may need to configure to aws-cn / aws-us-gov
export CLUSTER_NAME="클러스터이름"
export AWS_DEFAULT_REGION="ap-northeast-2"
export AWS_ACCOUNT_ID="$(aws sts get-caller-identity --query Account --output text)"
export TEMPOUT=$(mktemp)



확인

echo $KARPENTER_NAMESPACE $KARPENTER_VERSION $K8S_VERSION $CLUSTER_NAME $AWS_DEFAULT_REGION $AWS_ACCOUNT_ID $TEMPOUT



1. Role 생성후 연결 ( 중요 !!)

Role 은 크게 두개를 생성해야 한다.

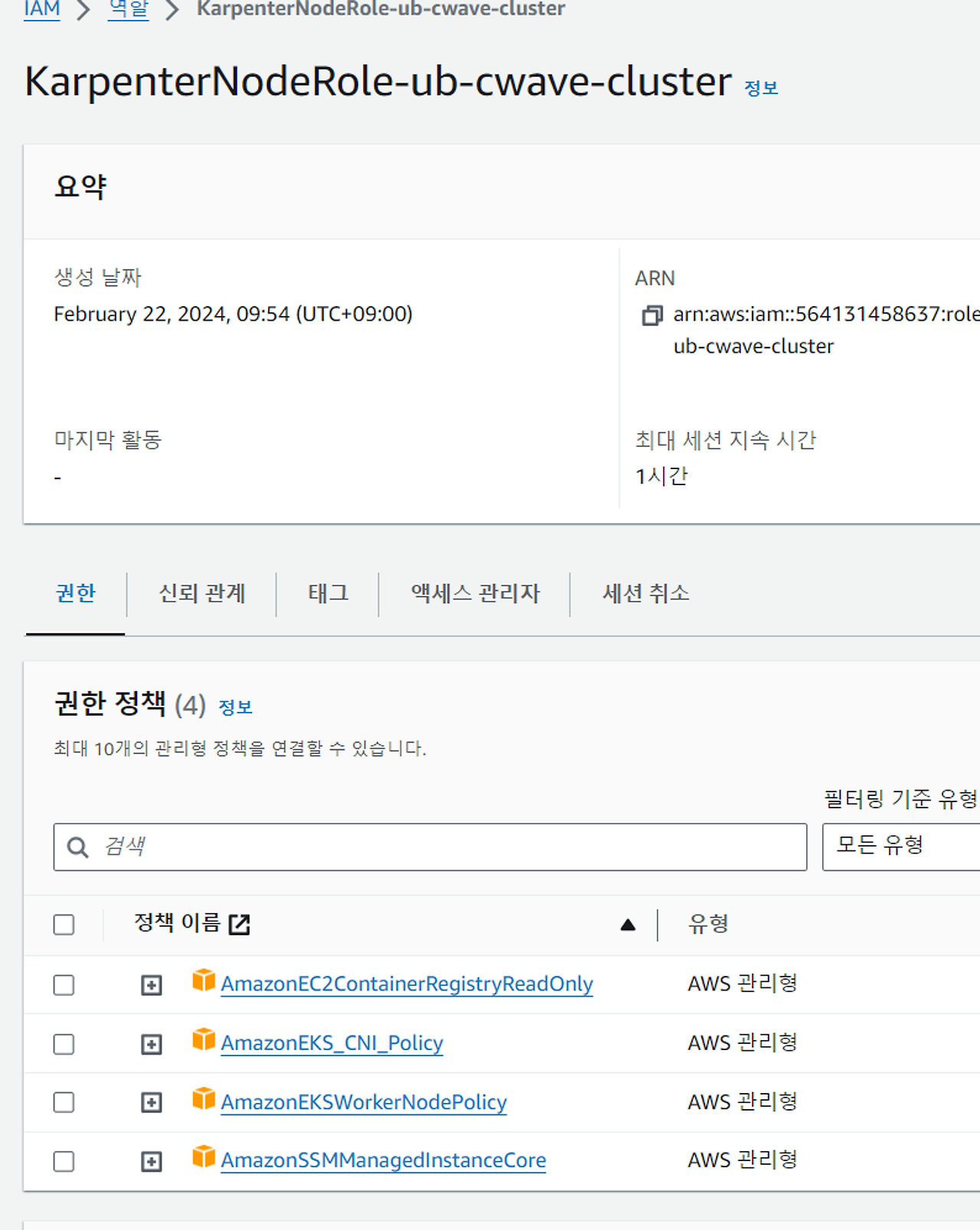

1) NodeRole

2) Controller Role

근데 이거 일일이 추가하기는 어려우니까, 공식문서에서 알려주는 cloudformation 을 이용해 생성하면 편하다.



export KARPENTER_VERSION=v0.34.1
curl https://raw.githubusercontent.com/aws/karpenter-provider-aws/"${KARPENTER_VERSION}"/website/content/en/preview/getting-started/getting-started-with-karpenter/cloudformation.yaml > cloudformation.yaml



아래는 cloudformation.yaml 파일이다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "AllowScopedEC2InstanceAccessActions",
            "Effect": "Allow",
            "Resource": [
                "arn:aws:ec2:ap-northeast-2::image/*",
                "arn:aws:ec2:ap-northeast-2::snapshot/*",
                "arn:aws:ec2:ap-northeast-2:*:security-group/*",
                "arn:aws:ec2:ap-northeast-2:*:subnet/*",
                "*"
            ],
            "Action": [
                "ec2:RunInstances",
                "ec2:CreateFleet",
                "sqs:GetQueueUrl",
                "sqs:ListQueues",
                "sqs:DeleteMessage",
                "sqs:SendMessage",
                "sqs:TagQueue"
            ]
        },
        {
            "Sid": "AllowScopedEC2LaunchTemplateAccessActions",
            "Effect": "Allow",
            "Resource": "arn:aws:ec2:ap-northeast-2:*:launch-template/*",
            "Action": [
                "ec2:RunInstances",
                "ec2:CreateFleet"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:ResourceTag/kubernetes.io/cluster/ub-cwave-cluster": "owned"
                },
                "StringLike": {
                    "aws:ResourceTag/karpenter.sh/nodepool": "*"
                }
            }
        },
        {
            "Sid": "AllowScopedEC2InstanceActionsWithTags",
            "Effect": "Allow",
            "Resource": [
                "arn:aws:ec2:ap-northeast-2:*:fleet/*",
                "arn:aws:ec2:ap-northeast-2:*:instance/*",
                "arn:aws:ec2:ap-northeast-2:*:volume/*",
                "arn:aws:ec2:ap-northeast-2:*:network-interface/*",
                "arn:aws:ec2:ap-northeast-2:*:launch-template/*",
                "arn:aws:ec2:ap-northeast-2:*:spot-instances-request/*"
            ],
            "Action": [
                "ec2:RunInstances",
                "ec2:CreateFleet",
                "ec2:CreateLaunchTemplate"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:RequestTag/kubernetes.io/cluster/ub-cwave-cluster": "owned"
                },
                "StringLike": {
                    "aws:RequestTag/karpenter.sh/nodepool": "*"
                }
            }
        },
        {
            "Sid": "AllowScopedResourceCreationTagging",
            "Effect": "Allow",
            "Resource": [
                "arn:aws:ec2:ap-northeast-2:*:fleet/*",
                "arn:aws:ec2:ap-northeast-2:*:instance/*",
                "arn:aws:ec2:ap-northeast-2:*:volume/*",
                "arn:aws:ec2:ap-northeast-2:*:network-interface/*",
                "arn:aws:ec2:ap-northeast-2:*:launch-template/*",
                "arn:aws:ec2:ap-northeast-2:*:spot-instances-request/*"
            ],
            "Action": "ec2:CreateTags",
            "Condition": {
                "StringEquals": {
                    "aws:RequestTag/kubernetes.io/cluster/ub-cwave-cluster": "owned",
                    "ec2:CreateAction": [
                        "RunInstances",
                        "CreateFleet",
                        "CreateLaunchTemplate"
                    ]
                },
                "StringLike": {
                    "aws:RequestTag/karpenter.sh/nodepool": "*"
                }
            }
        },
        {
            "Sid": "AllowScopedResourceTagging",
            "Effect": "Allow",
            "Resource": "arn:aws:ec2:ap-northeast-2:*:instance/*",
            "Action": "ec2:CreateTags",
            "Condition": {
                "StringEquals": {
                    "aws:ResourceTag/kubernetes.io/cluster/ub-cwave-cluster": "owned"
                },
                "StringLike": {
                    "aws:ResourceTag/karpenter.sh/nodepool": "*"
                },
                "ForAllValues:StringEquals": {
                    "aws:TagKeys": [
                        "karpenter.sh/nodeclaim",
                        "Name"
                    ]
                }
            }
        },
        {
            "Sid": "AllowScopedDeletion",
            "Effect": "Allow",
            "Resource": [
                "arn:aws:ec2:ap-northeast-2:*:instance/*",
                "arn:aws:ec2:ap-northeast-2:*:launch-template/*"
            ],
            "Action": [
                "ec2:TerminateInstances",
                "ec2:DeleteLaunchTemplate"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:ResourceTag/kubernetes.io/cluster/ub-cwave-cluster": "owned"
                },
                "StringLike": {
                    "aws:ResourceTag/karpenter.sh/nodepool": "*"
                }
            }
        },
        {
            "Sid": "AllowRegionalReadActions",
            "Effect": "Allow",
            "Resource": "*",
            "Action": [
                "ec2:DescribeAvailabilityZones",
                "ec2:DescribeImages",
                "ec2:DescribeInstances",
                "ec2:DescribeInstanceTypeOfferings",
                "ec2:DescribeInstanceTypes",
                "ec2:DescribeLaunchTemplates",
                "ec2:DescribeSecurityGroups",
                "ec2:DescribeSpotPriceHistory",
                "ec2:DescribeSubnets"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:RequestedRegion": "ap-northeast-2"
                }
            }
        },
        {
            "Sid": "AllowSSMReadActions",
            "Effect": "Allow",
            "Resource": "arn:aws:ssm:ap-northeast-2::parameter/aws/service/*",
            "Action": "ssm:GetParameter"
        },
        {
            "Sid": "AllowPricingReadActions",
            "Effect": "Allow",
            "Resource": "*",
            "Action": "pricing:GetProducts"
        },
        {
            "Sid": "AllowInterruptionQueueActions",
            "Effect": "Allow",
            "Resource": "arn:aws:sqs:ap-northeast-2:564131458637:ub-cwave-cluster",
            "Action": [
                "sqs:DeleteMessage",
                "sqs:GetQueueUrl",
                "sqs:GetQueueAttributes",
                "sqs:ReceiveMessage",
                "sqs:*"
            ]
        },
        {
            "Sid": "AllowPassingInstanceRole",
            "Effect": "Allow",
            "Resource": "arn:aws:iam::564131458637:role/KarpenterNodeRole-ub-cwave-cluster",
            "Action": "iam:PassRole",
            "Condition": {
                "StringEquals": {
                    "iam:PassedToService": "ec2.amazonaws.com"
                }
            }
        },
        {
            "Sid": "AllowScopedInstanceProfileCreationActions",
            "Effect": "Allow",
            "Resource": "*",
            "Action": [
                "iam:CreateInstanceProfile"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:RequestTag/kubernetes.io/cluster/ub-cwave-cluster": "owned",
                    "aws:RequestTag/topology.kubernetes.io/region": "ap-northeast-2"
                },
                "StringLike": {
                    "aws:RequestTag/karpenter.k8s.aws/ec2nodeclass": "*"
                }
            }
        },
        {
            "Sid": "AllowScopedInstanceProfileTagActions",
            "Effect": "Allow",
            "Resource": "*",
            "Action": [
                "iam:TagInstanceProfile"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:ResourceTag/kubernetes.io/cluster/ub-cwave-cluster": "owned",
                    "aws:ResourceTag/topology.kubernetes.io/region": "ap-northeast-2",
                    "aws:RequestTag/kubernetes.io/cluster/ub-cwave-cluster": "owned",
                    "aws:RequestTag/topology.kubernetes.io/region": "ap-northeast-2"
                },
                "StringLike": {
                    "aws:ResourceTag/karpenter.k8s.aws/ec2nodeclass": "*",
                    "aws:RequestTag/karpenter.k8s.aws/ec2nodeclass": "*"
                }
            }
        },
        {
            "Sid": "AllowScopedInstanceProfileActions",
            "Effect": "Allow",
            "Resource": "*",
            "Action": [
                "iam:AddRoleToInstanceProfile",
                "iam:RemoveRoleFromInstanceProfile",
                "iam:DeleteInstanceProfile"
            ],
            "Condition": {
                "StringEquals": {
                    "aws:ResourceTag/kubernetes.io/cluster/ub-cwave-cluster": "owned",
                    "aws:ResourceTag/topology.kubernetes.io/region": "ap-northeast-2"
                },
                "StringLike": {
                    "aws:ResourceTag/karpenter.k8s.aws/ec2nodeclass": "*"
                }
            }
        },
        {
            "Sid": "AllowInstanceProfileReadActions",
            "Effect": "Allow",
            "Resource": "*",
            "Action": "iam:GetInstanceProfile"
        },
        {
            "Sid": "AllowAPIServerEndpointDiscovery",
            "Effect": "Allow",
            "Resource": "arn:aws:eks:ap-northeast-2:564131458637:cluster/ub-cwave-cluster",
            "Action": "eks:DescribeCluster"
        }
    ]
}

근데 좀 당황스럽다. 티스토리는 yaml 형식이 없나..? (모름)



이건 아마 Controller Role 에 쓰이는0 Policy 일것이다.

{
    "Statement": [
        {
            "Action": [
                "ssm:GetParameter",
                "ec2:DescribeImages",
                "ec2:RunInstances",
                "ec2:DescribeSubnets",
                "ec2:DescribeSecurityGroups",
                "ec2:DescribeLaunchTemplates",
                "ec2:DescribeInstances",
                "ec2:DescribeInstanceTypes",
                "ec2:DescribeInstanceTypeOfferings",
                "ec2:DescribeAvailabilityZones",
                "ec2:DeleteLaunchTemplate",
                "ec2:CreateTags",
                "ec2:CreateLaunchTemplate",
                "ec2:CreateFleet",
                "ec2:DescribeSpotPriceHistory",
                "pricing:GetProducts"
            ],
            "Effect": "Allow",
            "Resource": "*",
            "Sid": "Karpenter"
        },
        {
            "Action": "ec2:TerminateInstances",
            "Condition": {
                "StringLike": {
                    "ec2:ResourceTag/Name": "*karpenter*"
                }
            },
            "Effect": "Allow",
            "Resource": "*",
            "Sid": "ConditionalEC2Termination"
        },
        {
            "Effect": "Allow",
            "Action": "iam:PassRole",
            "Resource": "arn:aws:iam::564131458637:role/KarpenterNodeRole-ub-cwave-cluster",
            "Sid": "PassNodeIAMRole"
        },
        {
            "Effect": "Allow",
            "Action": "eks:DescribeCluster",
            "Resource": "arn:aws:eks:ap-northeast-2:564131458637:cluster/ub-cwave-cluster",
            "Sid": "EKSClusterEndpointLookup"
        },
        {
            "Effect": "Allow",
            "Action": [
                "sqs:DeleteMessage",
                "sqs:GetQueueUrl",
                "sqs:GetQueueAttributes",
                "sqs:ReceiveMessage",
                "sqs:ListQueues",
                "sqs:ListQueueTags",
                "sqs:SendMessage",
                "sqs:*"
            ],
            "Resource": [
                "arn:aws:sqs:ap-northeast-2:564131458637:haesong-ub-cwave-cluster",
                "*"
            ]
        }
    ],
    "Version": "2012-10-17"
}

























2. 카펜터가 생성할 노드의 서브넷, 보안그룹의 태그를 지정해줘야 한다.

안그럼 아래와 같은 오류 발생할 것이다 ( 설치 이후에 동작시킬때 직면한..)

{"level":"ERROR","time":"2024-02-25T05:40:00.150Z","logger":"controller","message":"Reconciler error","commit":"17d6c05","controller":"nodeclass","controllerGroup":"karpenter.k8s.aws","controllerKind":"EC2NodeClass",
"EC2NodeClass":{"name":"default"},"namespace":"","name":"default",
"reconcileID":"0e96b8ac-331c-48c3-8778-9ed34dd656b5",
"error":"no subnets exist given constraints [{map[karpenter.sh/discovery:ub-cwave-cluster] }]"}



태그는 어떻게 지정하느냐

• Key : karpenter.sh/discovery
• Value : 현재 사용중인 자신의 EKS 클러스터 이름을 찾아 자동 입력됨

요기 블로그에서는 AWS CLI 명령어로 한번에 태그추가를 해줬기에 나도 그대로 해봤다.

서브넷에 먼저 추가

for NODEGROUP in $(aws eks list-nodegroups --cluster-name ${CLUSTER_NAME} \
    --query 'nodegroups' --output text); do aws ec2 create-tags \
        --tags "Key=karpenter.sh/discovery,Value=${CLUSTER_NAME}" \
        --resources $(aws eks describe-nodegroup --cluster-name ${CLUSTER_NAME} \
        --nodegroup-name $NODEGROUP --query 'nodegroup.subnets' --output text )
done



보안그룹에 추가

$ NODEGROUP=$(aws eks list-nodegroups --cluster-name ${CLUSTER_NAME} \
    --query 'nodegroups[0]' --output text)

$ LAUNCH_TEMPLATE=$(aws eks describe-nodegroup --cluster-name ${CLUSTER_NAME} \
    --nodegroup-name ${NODEGROUP} --query 'nodegroup.launchTemplate.{id:id,version:version}' \
    --output text | tr -s "\t" ",")

# If your EKS setup is configured to use only Cluster security group, then please execute -

$ SECURITY_GROUPS=$(aws eks describe-cluster \
    --name ${CLUSTER_NAME} --query "cluster.resourcesVpcConfig.clusterSecurityGroupId" --output text)

# If your setup uses the security groups in the Launch template of a managed node group, then :

$ SECURITY_GROUPS=$(aws ec2 describe-launch-template-versions \
    --launch-template-id ${LAUNCH_TEMPLATE%,*} --versions ${LAUNCH_TEMPLATE#*,} \
    --query 'LaunchTemplateVersions[0].LaunchTemplateData.[NetworkInterfaces[0].Groups||SecurityGroupIds]' \
    --output text)

$ aws ec2 create-tags \
    --tags "Key=karpenter.sh/discovery,Value=${CLUSTER_NAME}" \
    --resources ${SECURITY_GROUPS}

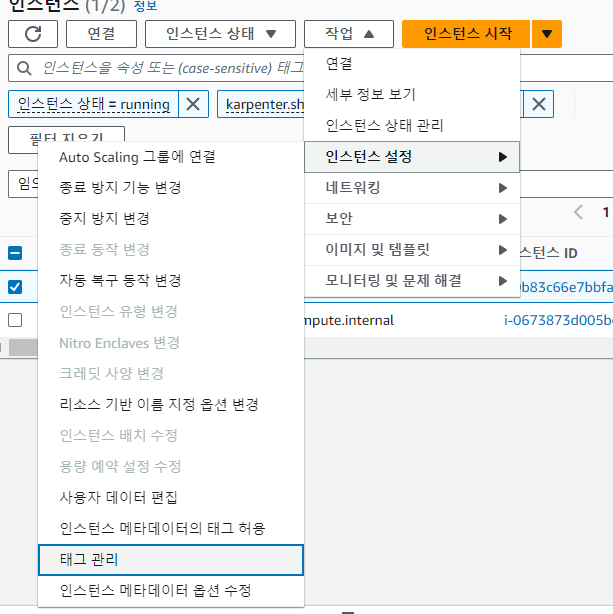

근데 나는 내가 원하는 것에는 안되어있어서 콘솔로 수작업을..

요대로 해주면된다.



3. 이제 카펜터를 적용해보자.

1) 우여곡절

공식문서에서는 아래와 같은 명령어를 추천한다.

curl -fsSL https://raw.githubusercontent.com/aws/karpenter-provider-aws/"${KARPENTER_VERSION}"/website/content/en/preview/getting-started/getting-started-with-karpenter/cloudformation.yaml  > $TEMPOUT \
&& aws cloudformation deploy \
  --stack-name "Karpenter-${CLUSTER_NAME}" \
  --template-file "${TEMPOUT}" \
  --capabilities CAPABILITY_NAMED_IAM \
  --parameter-overrides "ClusterName=${CLUSTER_NAME}"



이거 즐대안된다.

너무 킹받았음

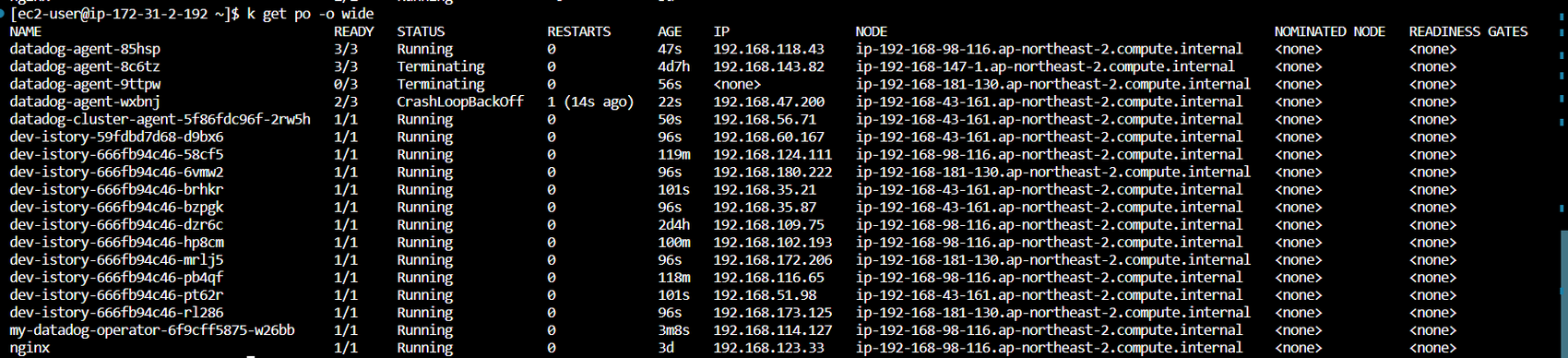

하다보면 아무리 해도 파드가 CrashBackOff 를 뿜어낼것이다..

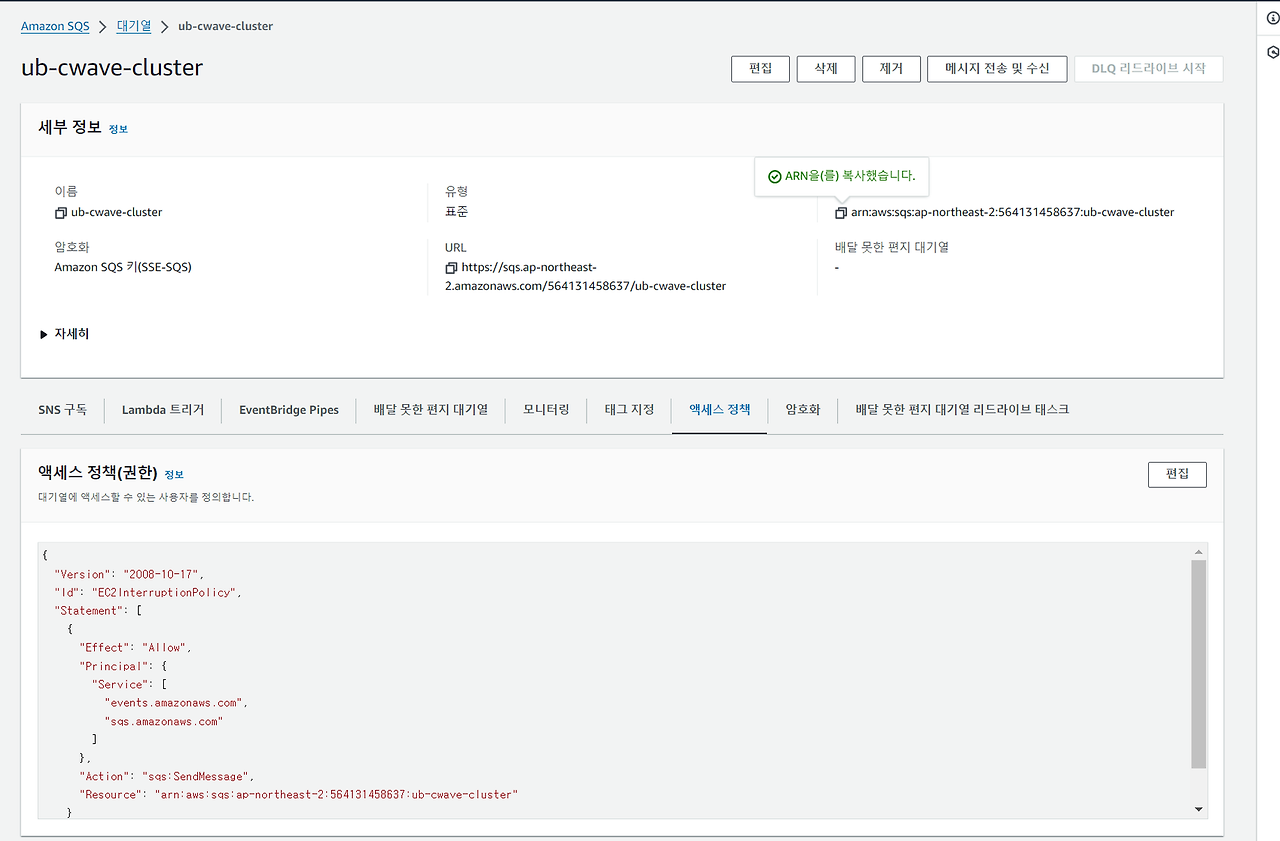

이유는 크게 권한문제, sts,SQS 문제 그외에도 뭔가가 있었던 것 같은데

어쨌든 첫번째로 권한 문제를 어떻게 해결했냐!

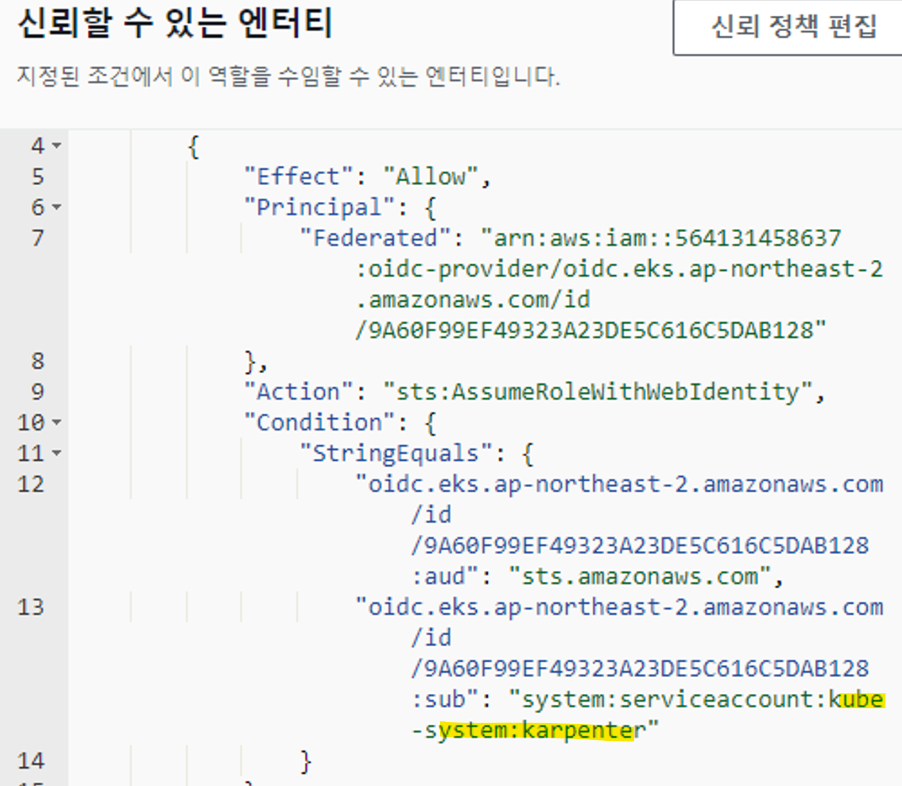

- 권한,sts 문제 --- > 컨트롤러 Role 신뢰관계 !!! 참고

( 소소한 썰을 풀자면,, 권한 문제 해결해야 했는데 aws 측에서 갑자기 IAM 자체를 수리(?) 하는 상황이 발생해서 올 스탑이 되었었습니다.. 하하)





난 여태 Role 수정하면 그냥 Policy 추가하면되는 줄 알았는데,

신뢰 정책을 편집해야할 일이 은근 있다.

일단 oidc 가 정확한지 1차 확인해야하고,

2차로 노란색 표시한부분을 한번 더 확인해야한다.

네임스페이스 : karpenter

형식이어야 한다. 난 특히나 karpenter 네임스페이스가 아니라 kube-system에서 했기 때문에 이전에 했던 기록이 안바뀌고 있었다.



SQS 문제

이거는 꽤나 여러개를 시도해봐서 기억은 잘 안나지만,,

일단 sqs 를 만들어줬따.

그런담에.. 이미 컨트롤러 role policy 에서 sqs 이름을 추가(수정)해줬다.



4. 진짜로 카펜터 적용하는 방법

이 블로그가 날 살렸다.

helm template karpenter oci://public.ecr.aws/karpenter/karpenter \
--version v0.34.0 \
--namespace kube-system \
--set settings.aws.defaultInstanceProfile=KarpenterNodeInstanceProfile- \
--set settings.clusterName=ub-cwave-cluster \
--set serviceAccount.annotations."eks\.amazonaws\.com/role-arn"="arn:aws:iam::564131458637:role/KarpenterControllerRole-ub-cwave-cluster" \
--set controller.resources.requests.cpu=1 \
--set controller.resources.requests.memory=1Gi \
--set controller.resources.limits.cpu=1 \
--set controller.resources.limits.memory=1Gi \
--set replicas=2 > karpenter.yaml

참 좋은 사람이시다.

여기서 필요한 요소들만 가지고 버전과 네임스페이스만 바꿔줬다.



karpenter.yaml 을 수정해서

      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: karpenter.sh/provisioner-name
                operator: DoesNotExist
+           - matchExpressions:
+             - key: eks.amazonaws.com/nodegroup
+               operator: In
+               values:
+               - YOUR_NODE_GROUP_NAME  # 노드그룹 이름은 현재 사용중인 노드 그룹으로 수정하기

요거 추가해주고



nodepool 을 만들어준다. 원하는 사양중에 카펜터가 적절한 사양의 노드를 만들어주도록!



apiVersion: karpenter.sh/v1beta1
kind: NodePool
metadata:
  name: default
spec:
  template:
    spec:
      requirements:
        - key: kubernetes.io/arch
          operator: In
          values: ["amd64"]
        - key: kubernetes.io/os
          operator: In
          values: ["linux"]
        - key: karpenter.sh/capacity-type
          operator: In
          values: ["spot"]
        - key: karpenter.k8s.aws/instance-category
          operator: In
          values: ["c", "m", "r"]
        - key: karpenter.k8s.aws/instance-generation
          operator: Gt
          values: ["2"]
      nodeClassRef:
        name: default
  limits:
    cpu: 1000
  disruption:
    consolidationPolicy: WhenUnderutilized
    expireAfter: 720h # 30 * 24h = 720h
---
apiVersion: karpenter.k8s.aws/v1beta1
kind: EC2NodeClass
metadata:
  name: default
spec:
  amiFamily: AL2 # Amazon Linux 2
  role: KarpenterNodeRole-ub-cwave-cluster # replace with your cluster name
  subnetSelectorTerms:
    - tags:
        karpenter.sh/discovery: ub-cwave-cluster # replace with your cluster name

  securityGroupSelectorTerms:
    - tags:
        karpenter.sh/discovery: ub-cwave-cluster # replace with your cluster name



k apply -f nodepool.yaml

k apply -f karpenter.yaml 만 하면된다.



5. 카펜터가 잘 돌아가는지 확인하는법

이번에도 그 블로그인데..(물론 docs 에도 똑같은 명령어 있음 - 근데 신뢰잃음 말이안되긴하는데 말돼)

kubectl logs -f \
    -n karpenter \
    -c controller \
    -l app.kubernetes.io/name=karpenter



카펜터가 동작하려면, pending 상태의 파드들이 존재해야한다.

알아서 노드 축소해보시길..

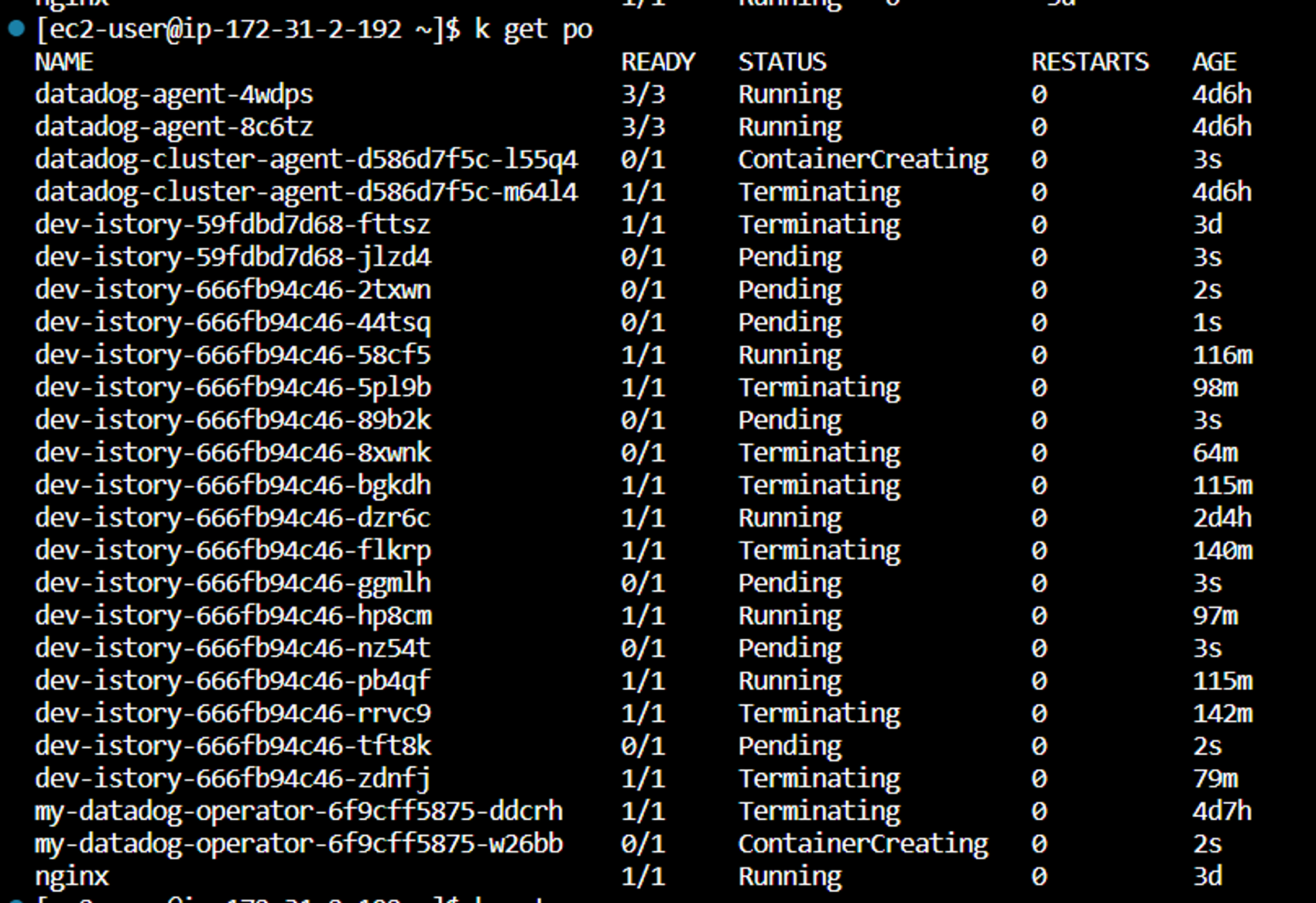

펜딩쇼

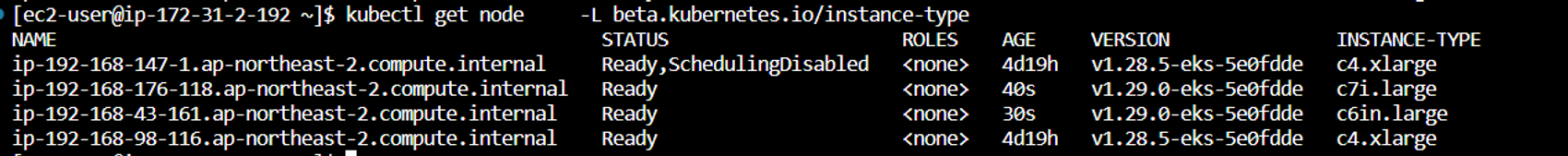

kubectl get node \
    -L beta.kubernetes.io/instance-type



새 노드 확인 - 편안





---

모든 과정은 locust 로 요청을 보내고 있었기에 HPA 와 동시 동작했으며,

때문에 pending 파드가 증가했던겁니다.

또한,, 글은 하루만에 뚝딱 썼지만 수없이 많은

k get po ~~ -n kube-system

k describe po ~~ -n kube-system

k logs ~~ -n kube-system

의 과정이 있었다는...

눈물겹습니다. .

여러분도 홧팅

---



참고했던 리소스  ( 나의 한줄기 빛 )

가장 도움이 된 블로그 1위: https://younsl.github.io/blog/k8s/karpenter/





https://younsl.github.io/blog/k8s/karpenter/

https://flavono123.oopy.io/posts/from-karpenter-migration-to-contribute-to-that

https://karpenter.sh/docs/troubleshooting/

https://linuxdatahub.com/accessdenied-not-authorized-to-perform-stsassumerolewithwebidentity/

https://medium.com/dtevangelist/k8s-kubernetes의-hpa를-활용한-오토스케일링-auto-scaling-2fc6aca61c26

https://github.com/aws/karpenter-provider-aws/tree/main

https://linuxdatahub.com/accessdenied-not-authorized-to-perform-stsassumerolewithwebidentity/

https://techblog.gccompany.co.kr/karpenter-7170ae9fb677



노드 풀 설정

https://www.smileshark.kr/post/amazon-ec2-vs-amazon-rds-how-to-choose-right-hosted-database

https://www.youtube.com/watch?v=iJv0v1Lcj2Y
